不久之前,三星刚刚发布了新一代旗舰Galaxy Note 10。国外闻名拆解团队iFixit也自始自终的按时对这款新手机进行了拆解。值得一提的是,这次iFixit挑选拆解的是5G高配版的Galaxy Note 10+ 5G。在这款新旗舰身上,三星总算撤销了3.5毫米耳机接口,但机身内部的5G调制解调器会是什么样?在拆解的过程中还会有什么意外发现吗?
在此之前的的旗舰拆解难度越来越大,iFixit在拆解Galaxy Note 10+ 5G之后能够做到“全身而退”吗?让咱们一同来看看。
过程一:装备介绍
在拆解之前,先来了解一下Galaxy Note 10+ 5G的装备:
6.8英寸AMOLED Infinity-O显示屏,分辨率为3040×1440像素(像素密度498 ppi),支撑HDR10+认证;
高通骁龙855移动渠道、12GB运转内存、256GB存储空间;
4300mAh容量电池;
四摄像头体系(保罗1600万像素超广角镜头,1200万像素OIS广角镜头、1200万像素OIS长焦镜头、VGA景深镜头),还有1000万像素的前置摄像头;
超声波屏下指纹识别传感器;
支撑蓝牙和6轴传感器的S Pen手写笔;
IP68防尘防水等级;
过程二
iFixit将把上一年的Galaxy Note 9、Galaxy Note10+和Galaxy Note10+ 5G从左到右顺次摆放,来看看它们之间的差异。
这次三星挑选将Galaxy Note 10系列的摄像头笔直摆放,并且去掉了后置式指纹识别传感器,与上半年的Galaxy S10相同,改成了超声波屏下指纹识别。
当然,撤销3.5毫米耳机接口是一个惋惜,但这应该是为更大的电池容量和更好的触觉反应而有必要做出的权衡和取舍。看来,三星之前作为仅有还在保存3.5毫米耳机接口的干流厂商,现在也总算被逼抛弃。
过程三
首要看到的是这次拆解中的大明星之一:S Pen。这次三星在S Pen的身上添加了手势操控功用,能够经过无线隔空的方法对Galaxy Note 10进行操作。
而一切的Galaxy Note 10系列摄像头都是笔直摆放,但在Galaxy Note 10+摄像头周围,还额定多出了一个传感器。
这枚三星的DepthVision ToF传感器只在大屏版Galaxy Note 10+的身上才干看到,经过红外照明和VGA摄像头来快速精确的丈量间隔。这枚传感器为Galaxy Note 10+带来了许多增强的功用,比方Live Focus、AR特效和3D物体扫描等。
过程四
经过iFixit专用的拆解东西,毫不费力的翻开了Galaxy Note 10+ 5G的后壳,这现已是咱们十分了解的操作流程了。
现在大多数智能手机都运用了许多的胶水,Galaxy Note 10+5G也是如此。整理掉胶水残留之后,咱们首要看到的便是电池以及Bixby语音帮手的物理按钮。
过程五
在Galaxy Note 10+5G的内部有几个十字螺丝钉固定住了中心的结构,但经过专门的东西仍是能够轻松的拆掉。去掉固定板之后,团队发现了一个有些不相同的改变:主板被规划在了上班部分,与谷歌的Pixel有些相似。
尽管这么做能够包容下更大容量的电池,但却让首要零部件之间的衔接愈加杂乱,添加了更多的线缆,并且拆开电池难度也添加了不少。
不过至少线缆仍是上面,而不是被压在电池下面,但拆解团队仍然做好了损坏手机的预备。值得一提的是,到现在为止,苹果在iPhone Xs上运用的“L”型电池规划是对空间运用最好的产品。
过程六
拆解电池的过程中,仍然需求凭借专业的东西。一同因为电池的固定也运用了粘合剂,因而需求愈加当心,并且不能用力过猛,否则会损坏周围的线缆。
假如之前Galaxy Note 9装备的15.4Wh电池容量太小,那么在Galaxy Note 10+ 5G身上拆下来的16.56Wh电池就好了许多。
Galaxy Note 10+ 5G的电池分量为59.1g,尺度为77.3mm×58.4mm×5.5 mm。比Galaxy Note 9的电池重了4.4克。
过程七
在拿掉SIM+microSD卡槽托盘之后(这是6.3英寸一般版Galaxy Note 10现已撤销的规划),顺畅的拆下了主板。
摄像头组件上,咱们看到了五个首要部分:
1600万像素超广角摄像头(123°FoV);
1200万限速广角与可变光圈摄像头( /1.5- /2.4);
1200万像素长焦镜头(2倍光学变焦);
ToF红外传感器;
1000万像素前置摄像头;
过程八
就算拆掉了摄像头,主板仍是给人一种十分厚重的感觉。团队拆掉了一个奥秘的绿色芯片,原来是高通的QTM052毫米波天线模块。
毫米波是指波长为毫米等级(24GHz至100GHz)的射频信号,它能够供给超高速的下载速度,但在传达间隔和穿透障碍物方面才能很差。
别的需求留心的是,三星看来这次从苹果那里学习了不少做法,将部分主板的组件堆叠到了一同,最大极限地节省了空间。
之前也进行过相似的测验,用热风机加热之后,一点一点的将堆叠的主板分化掉。
过程九
将多层主板分化之后看看里边都有什么吧。
12GB三星K3UHAHA LPDDR4X RAM层压高通骁龙855芯片组;
256GB三星KLUEG8UHDB eUFS 3.0闪存;
高通X50 5G调制解调器;
NXP 80T17 NFC操控器;
ON Semiconductor NCP59744稳压器;
Cirrus Logic CS35L40音频放大器;
Maxim MAX77705C PMIC;
过程十
另一层芯片散布:
Avago AFEM-9106;
Skyworks 78160前端模块;
高通SDR8150射频收发器;
WACOM W9020;
IDT R9320-1918DS SL-3YA 244106;
高通QET5100封包功率追寻芯片;
Skyworks 77365功放;
过程11
持续介绍:
1RH KM9515099 J05 3XAR27;
高通QDM3870 LTE RF FEM;
Skyworks 13716-11前端模块;
高通WCD9341 Aqstic音频编解码器;
X50调制解调器合作高通PMX50 PMIC;
高通PM8150、PM8150C和PM8005(PMICs);
S2D0S05 608B58(可能是PMIC);
过程12
另一块副主板没有什么特别的,包含了焊接的USB-C接口和麦克风。
其实焊接并不是咱们最喜欢的USB-C接口衔接方法,但在这块副主板上没有太多其它的组件,因而就算损坏替换之后,也不会太贵。
咱们细心查看了手机的边际,竟然发现多出了两个额定的毫米波天线模块。考虑到现在5G毫米波的局限性,在手机的两边额定装置定向波束构成天线(再加上第三个屏幕方向的天线),有助于Galaxy Note 10+ 5G在接纳毫米波天线方面作用更好。
扬声器看起来很一般,并且彻底被固定在屏幕的后方,那么声响是怎么传达出去的呢?后边会有介绍。
过程13
在Galaxy Note 10+ 5G的内部,只要少量几个组件是能够彻底拆解下来的。
首要是方形振荡电机,现在来看,三星之前在旗下一切的手机上都运用了LRA蜂鸣振荡器。
而这次三星改用了全新的、尺度更大的轰动马达,代表了三星总算开端认真对待触觉反应这一体会了。或许三星仅仅需求更大的组件体积来占用掉撤销3.5毫米耳机接口之后的剩下空间。
最终咱们拆下了全新规划的散热片,没错,这个部分也是Galaxy Note 10+ 5G的一大亮点。在提高电池容量的前提下还规划了散热器,看来5G和反向无线充电等功用对散热确实提出了更高的要求。
过程14
在拆借完惯例的主板和电池部分之后,接下来让咱们看看6.8英寸的AMOLED Infinity-O显示屏的反面了。
这是Galaxy Note系列手机有史以来最大、最亮、色彩最精确的显示屏,但咱们有这样的困惑,为什么三星不像一加7 Pro那样为Galaxy Note 10装备90Hz刷新率的屏幕呢?
超声波指纹传感器紧贴在屏幕的反面,与之前Galaxy S10相同。
当屏幕被拆下之后,咱们看到听筒扬声器被衔接到一个十分浅的金属腔中,而这个金属腔能够将声波导入结构顶部边际的微型格栅中,起到发声的作用。
这有点相似于缩放和增强的作用。
过程15
拆完手机再来看看S Pen触控笔。它才无缝的规划,因而想要翻开有点难。但幻想一下,S Pen现在有了许多的新功用,因而内部可能与Galaxy S9彻底不同,正是在这样动力的唆使下,团队将S Pen的外壳切割开,看到了内部。
新款S Pen的芯片组被包裹在一层额定的硬塑料和环氧树脂中。
咱们发现了一枚标着SP912的奥秘芯片,它很可能是三星在发布会上说到的6轴传感器,能够宣布用来长途操控Galaxy Note 10+ 5G。
还有DA14585蓝牙5.0芯片以及Nichicon的2.4v SLB锂离子电池。
过程16

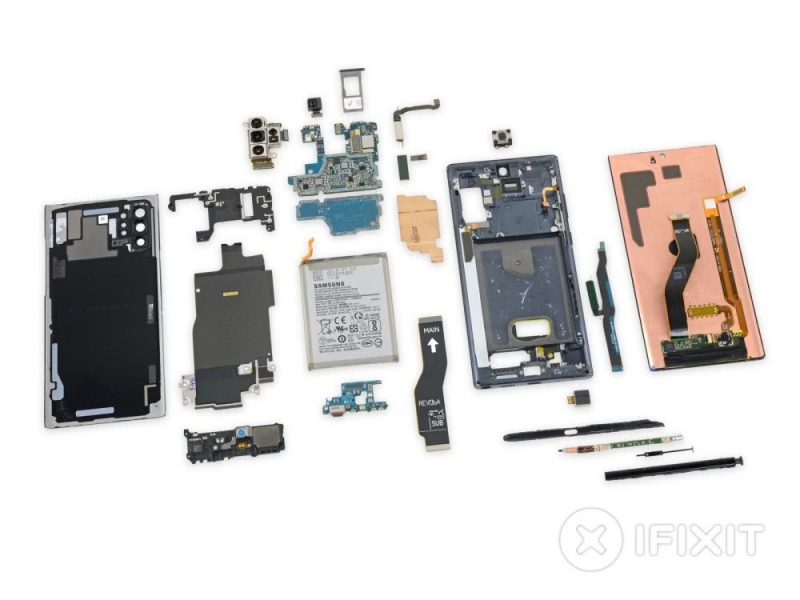

在这次针对Galaxy Note 10+ 5G的拆解过程中,仍是有一些值得留心的当地。
咱们第一次看到了5G毫米波天线;
三星采用了与苹果iPhone X相似的堆叠主板规划;
耳机扬声器的发声原理咱们也找到了;
拆掉电池竟然没有损坏屏幕,这让人惊喜;
这是一次成功的拆解,而可修正方面,也不是一点没有可能。
归纳来看,Galaxy Note 10+ 5G的许多组件都是采用了模块化和独立可替换的规划,但撤销3.5毫米耳机接口意味着USB-C接口要承当更多的功用。
手机的玻璃后壳运用胶水固定,因而拆解难度添加。相同用胶水固定的电池想要替换也添加了难度,尤其是布满了许多衔接线缆的情况下。
假如想要替换屏幕,需求彻底拆开或许至少拆开掉手机一半的部分。
