拆解陈述LORO5000mAh二合一充电器GS-W12A01

现在多合一充电产品越来也受顾客的欢迎，固定场所可当充电器运用，出门在外又可以拿来当移动电源运用，可以说非常灵敏便利。最近咱们拿到一款LORO 5000mAh二合一充电器，这款产品在充电器基础上内置5000mAh容量电池，即便如此全体体积依然很小，携带便利。下面咱们就对这款产品做拆解，看看里边用料怎么。

一、LORO二合一充电器外观

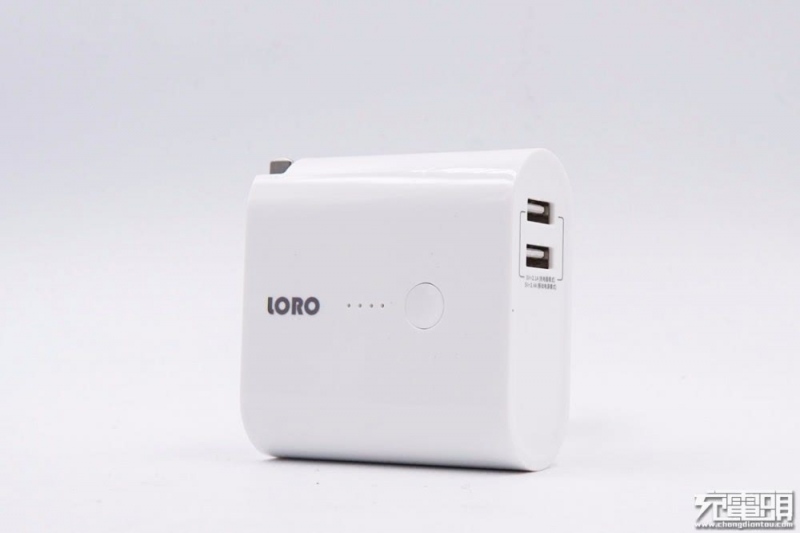

LORO这款二合一充电器外表皎白润滑，侧身半圆弧面规划，全体圆润手感好。机身正面规划有LORO品牌、四颗LED电量指示灯和电源开要害。

输入端选用可折叠国标插脚，出行携带便利且不会刮伤包里的其它电子科技类产品。

输入端外壳上标示产品参数信息

产品型号：GS-W12A01

P/N：G0021

输入：100-240V~50/60HZ 0.3A Max

充电器总输出：5V2.1A（单口最大2.1A）

移动电源总输出：5V2.4A（单口最大2.4A）

电池能量：5000mAh 18.5Wh/3.7V

额外容量：3330mAh（5V1A） 3152mAh（5V2.4A）

制造商：深圳市古石科技有限公司

产品现已经过了CCC认证。

输出端装备两个USB-A接口，而且印有参数标识。

产品拿在手上的直观感触。

毛重约为173g。

运用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显现支撑Apple 2.4A、Samsung 5V/2A、USB-DCP协议。

另一个A口相同支撑Apple 2.4A、Samsung 5V/2A、USB-DCP协议。

二、LORO二合一充电器拆解

拆开机身壳取出PCB板，电芯打胶加固，两根赤色导线打胶绝缘维护。

PCB板反面一览，首要发热芯片上贴有蓝色导热垫协助导热，开要害和指示灯处掩盖白色塑料壳。

下面咱们先来看看板子反面芯片信息。

输入端ABS10整流桥。

PWM主控芯片选用芯朋微PN8370。PN8370集成超低待机功耗准谐振原边控制器及650V高雪崩才能智能功率MOSFET，用于高性能、外围元器材精简的充电器、适配器和内置电源，而且是原边反应作业形式，可省去光耦和TL431。

芯朋微PN8370材料信息。

次级同步整流芯片选用芯朋微PN8306M。

PN8306M包括同步整流控制器及高雪崩才能功率MOSFET，用于在高性能AC/DC反激体系中代替次级整流肖特基二极管；而且内置电压降极低的功率MOSFET以进步电流输出才能，提高转化功率，使得体系功率可以彻底满意6级能效的规范，且留有满足的裕量；此外集成了极为全面的辅佐功用，包括输出欠压维护、输出过压钳位、防误敞开等功用。

丝印PC5889，双路USB自动识别IC。

移动电源部分主控芯片选用英集芯IP5508。IP5508 是一款集成升压转化器、锂电池充电办理、电池电量指示的多功用电源办理SOC，为数码管显现移动电源供给完好的电源解决计划。其集成度高、功用丰厚，而且支撑多种电压电池，一起仅需很少的外围器材，又具有完善牢靠的维护功用，有用下降产品尺度和本钱。

英集芯IP5508详细材料信息。

赛芯微XB8089D锂电维护芯片，用于移动电源内置锂电池维护。

1R0合金电感特写。

指示灯周围镂空放置阻隔板。

开要害特写。

PCB板正面一览，左边焊接充电器元器材，右侧放置电芯。

电芯负极选用镍片点焊衔接，两颗并联，充电器输入端设有稳妥电阻、两颗输入滤波电解电容和工字电感，而且打胶固定。

稳妥电阻外套热缩管维护。

工字电感相同套有热缩管。

输入滤波电解电容标准为400V 10μF。

后边拆下来发现是两颗Ketuo科拓电容，标准也相同。

PCB板旁边面一览，高压侧元件与电池之间有塑料板阻隔。

两颗输出滤波固态电容标准为6.3V 470μF。

输出抗干扰Y电容来自JNC嘉耐电子有限公司。

两个USB-A母座笔直过孔焊接，电池正极镍片点焊衔接，而且张贴黄色胶带和青稞绝缘纸。

将两颗电芯拆下，可以正常的看到相关信息：INR18650U电芯，单颗标准为2500mAh 3.7V 9.25Wh，2019年9月25日出产，两颗并联组成5000mAh容量。

悉数拆解结束，来张全家福。

充电头网拆解总结

LORO二合一充电器皎白润滑机身圆润，内置5000mAh电池全体仍非常细巧便携，咱们经过拆解了解到，产品充电器部分选用芯朋微PN8370+PN8306M计划，移动电源部分选用英集芯IP5508主控芯片，三款芯片的运用可大起伏削减外围器材数量，减小产品尺度、削减相关本钱。此外电芯电容等元器材均注有硅胶，增强了内部稳定性。
